| MOQ.: | 2 টুকরা |
| মূল্য: | negotiable |
| অর্থ প্রদানের পদ্ধতি: | এল/সি, টি/টি |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 100000 টুকরা/টুকরা |

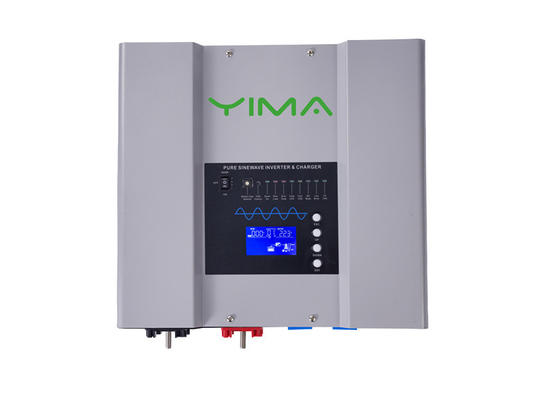

এইচএস সিরিজের পণ্যগুলি উচ্চ দক্ষতা, কম ক্ষতির ইউ-আকৃতির ট্রান্সফরমার ব্যবহার করে নিজেকে আলাদা করে দেয়, যা আরও ভাল শক্তি ব্যবহারের অনুমতি দেয়।এই ট্রান্সফরমারগুলি মূল এবং সমর্থন জেনারেটরের স্টার্ট ফাংশনের পরিপূরকএছাড়াও, এই পণ্যগুলি ভোল্টেজ ডুয়াল আউটপুট ক্ষমতা সরবরাহ করে, ব্যবহারকারীদের তাদের প্রয়োজনের উপর ভিত্তি করে চার্জিং মোডগুলিতে নমনীয়তা দেয়।
এছাড়াও এইচএস সিরিজের পণ্যগুলিতে সমন্বিত ব্যবস্থাপনা রয়েছে, যার ফলে উচ্চতর রূপান্তর হার এবং কম শক্তি খরচ হয়। এই নকশাটি পণ্যটির লোড ক্ষমতাও উন্নত করে,এটিকে চাহিদাপূর্ণ শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলেসামগ্রিকভাবে, এইচএস সিরিজটি তার উচ্চতর পারফরম্যান্স এবং দক্ষতার কারণে বাজারে শীর্ষ স্তরের শিল্প ফ্রিকোয়েন্সি ইনভার্টার হিসাবে অবস্থান করছে।
এইচএস সিরিজের প্যারামিটার টেবিল
| বৈদ্যুতিক বিশেষ উল্লেখ | |||||||||||
| মডেল এইচ এস | ১ কিলোওয়াট | ২ কিলোওয়াট | ৩ কিলোওয়াট | ৪ কিলোওয়াট | ৫ কিলোওয়াট | ৬ কিলোওয়াট | ৮ কিলোওয়াট | ১০ কিলোওয়াট | ১২ কিলোওয়াট | ||
| ইনভার্টার আউটপুট |
অবিচ্ছিন্ন আউটপুট পাওয়ার |
১০০০ ওয়াট | ২০০০ ওয়াট | ৩০০০W | ৪০০০W | ৫০০০ ওয়াট | ৬০০০ ওয়াট | ৮০০০ ওয়াট | ১০০০ ওয়াট | ১২০০০ ওয়াট | |
| ঢেউ রেটিং ((২০ms) |
৩ কিলোওয়াট | ৬ কিলোওয়াট | ৯ কিলোওয়াট | ১২ কিলোওয়াট | ১৫ কিলোওয়াট | ১৮ কিলোওয়াট | ২৪ কিলোওয়াট | ৩০ কিলোওয়াট | ৩৬ কিলোওয়াট | ||
| আউটপুট তরঙ্গরূপ |
খাঁটি সাইন তরঙ্গ/ইনপুট হিসাবে একই ((বাইপাস মোড) | ||||||||||
| নামমাত্র কার্যকারিতা |
>৮৮% ((পিক) | ||||||||||
| লাইন মোড কার্যকারিতা |
> ৯৫% | ||||||||||
| পাওয়ার ফ্যাক্টর | 0.৯-১.0 | ||||||||||
| নামমাত্র আউটপুট ভোল্টেজ rms |
100-110-120Vac / 220-230-240Vac | ||||||||||
| আউটপুট ভোল্টেজ নিয়ন্ত্রক |
± 10% RMS | ||||||||||
| আউটপুট ঘনত্ব |
50Hz ± 0.3Hz/60Hz ± 0.3Hz | ||||||||||
| শর্ট সার্কিট সুরক্ষা |
হ্যাঁ, ত্রুটির পর ১ সেকেন্ড) | ||||||||||
| সাধারণ স্থানান্তর সময় |
10ms (সর্বোচ্চ) | ||||||||||
| টিএইচডি | < ১০% | ||||||||||
| ডিসি ইনপুট |
নামমাত্র ইনপুট ভোল্টেজ |
12.০ভিডিসি / ২৪.০ভিডিসি/ 48.0ভিডিসি |
24.0Vdc / 48.0Vdc | 48.0ভিডিসি | |||||||
| ন্যূনতম শুরু ভোল্টেজ |
10.0Vdc / 10.5Vdc জন্য 12Vdc মোড |
*২ ২৪ ভিডিসির জন্য, *৪ ৪৮ ভিডিসির জন্য; | |||||||||
| কম ব্যাটারি এলার্ম |
10.5Vdc / 11.0Vdc এর জন্য 12Vdc মোড |
||||||||||
| কম ব্যাটারি ভ্রমণ | 10.0Vdc / 10.5Vdc জন্য 12Vdc মোড |
||||||||||
| উচ্চ ভোল্টেজ এলার্ম |
16.0Vdc 12Vdc মোডের জন্য | ||||||||||
| কম ব্যাটারি ভোল্টেজ পুনরুদ্ধার |
15.5Vdc 12Vdc মোডে | ||||||||||
| অলস খরচ-Se মোড আর্ক |
< 25 W যখন পাওয়ার সেভার চালু থাকে। (টেবিল দেখুন) | ||||||||||
| চার্জার | আউটপুট ভোল্টেজ | ব্যাটারির ধরন নির্ভর করে (টেবিল ২ দেখুন) ।5.২) | |||||||||
| চার্জার ব্রেকার রেটিং |
১০ এ | 20A | ৩০এ | ৪০এ | ৪০এ | ৪০এ | ৫০এ | ৮০এ | ৮০এ | ||
| সর্বাধিক চার্জ পাওয়ার রেট |
1/3 নাম্বার পাওয়ার (টেবিল ২ দেখুন)5.৩) | ||||||||||
| ব্যাটারি প্রাথমিক স্টার্ট জন্য ভোল্টেজ |
১০-১৫.৭ ভিডিসি ১২ ভিডিসির জন্য মোড |
*২ ২৪ ভিডিসির জন্য, *৪ ৪৮ ভিডিসির জন্য; | |||||||||
| অতিরিক্ত চার্জ সুরক্ষা এসডি |
15.7Vdc 12Vdc মোডে | ||||||||||
| বিটিএস | ব্যাটারি তাপমাত্রা সেন্সর (বিকল্প) |
হ্যাঁ ((টেবিল দেখুন) ব্যাটারির তাপমাত্রার উপর চার্জিং ভোল্টেজ এবং এসডি ভোল্টেজ বেসের পার্থক্য। |
|||||||||
| বাইপাস & সুরক্ষা |
ইনপুট ভোল্টেজ তরঙ্গরূপ |
সাইনস ওয়েভ (গ্রিড বা জেনারেটর) | |||||||||
| নামমাত্র ভোল্টেজ | 100-110-120Vac / 220-230-240Vac | ||||||||||
| সর্বাধিক ইনপুট এসি ভোল্টেজ |
150VAC 120Vac LV মোডের জন্য;300VAC 230Vac HV মোডের জন্য; | ||||||||||
| নামমাত্র ইনপুট ঘনত্ব |
50Hz বা 60Hz | ||||||||||
| নিম্ন ফ্রিকোয়েন্সি ট্রিপ | 50Hz এর জন্য 47±0.3Hz, 60Hz এর জন্য 57±0.3Hz | ||||||||||
| হাই ফ্রিকোয়েন্সি ট্রিপ | ৫০ হার্জে ৫৫±০.৩ হার্জে, ৬০ হার্জে ৬৫±০.৩ হার্জে | ||||||||||
| অতিরিক্ত লোড সুরক্ষা (SMPS লোড) |
সার্কিট ব্রেকার | ||||||||||
| আউটপুট সংক্ষিপ্ত সার্কিট সুরক্ষা |
সার্কিট ব্রেকার | ||||||||||
| বাইপাস ব্রেকার রেটিং |
১০ এ | 20A | ৩০এ | ৪০এ | ৪০এ | ৪০এ | ৫০এ | ৮০এ | ৮০এ | ||
| ট্রান্সফার সুইচ রেটিং |
ইউএল এবং টিইউভির জন্য 30 এম্প | UL এর জন্য 40Amp | ইউএল এর জন্য 80Amp | ||||||||
| বাইপাস ছাড়া ব্যাটারি সংযুক্ত |
হ্যাঁ (ঐচ্ছিক) | ||||||||||
| সর্বাধিক বাইপাস বর্তমান |
30Amp | ৪০ এম্প | ৮০ এম্পার | ||||||||
| যান্ত্রিক বিশেষ উল্লেখ |
মাউন্ট | দেয়াল মাউন্ট | |||||||||
| ইনভার্টার মাত্রা ((L*W) * এইচ) |
৩৪০* ৪২০* ২০০ মিমি |
৪২৫*৩৭৫*২০০ মিমি | 560*420*235 মিমি | ৬৫৫*৪৯০*২৪০ মিমি | |||||||
| ইনভার্টার হাউজিং আকার (L*W*H) |
৪১৫* ৪৪০* ৩০০ মিমি |
৫০০*৪৯৫*৩০০ মিমি | ৬৬০*৪৭০*৩১০ মিমি | 720*470*290 মিমি | |||||||
| ইনভার্টার ওজন ((সৌর Chg) KG |
16 | 19.5 | 24 | 31.5 | 33.5 | 37.5 | 56.5 | 58.5 | 61.5 | ||
| শিপিং ওজন ((সৌর Chg) KG |
19 | 22 | 26.5 | 38 | 40 | 44 | 63.5 | 66 | 68.5 | ||
| প্রদর্শন | স্ট্যাটাস এলইডি / স্ট্যাটাস এলইডি+এলসিডি | ||||||||||
| স্ট্যান্ডার্ড গ্যারান্টি |
২ বছর(বাছাই) | ||||||||||
যদি পণ্য মডেল স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন হয়
